当前位置:网站首页 > 服务中心

使用BeNano 90检测UV色浆粒径

2022-03-31

关键词:粒径、UV色浆




      UV色浆是有机或者无机颗粒和分散液形成的分散体系,广泛应用于油墨、涂料,可进行印刷和喷涂,具有较好施工性、高光泽、干燥速度快、低污染、墨层丰满平整、美观、流平性佳、附着力优良、柔韧性好、表面耐抗性好、耐划伤、抗化学性好等特点。UV色浆在紫外光照射下会固化。UV色浆的发展趋势是使用极细纳米颗粒。纳米级颗粒UV色浆具有分散性好,光泽度更高,色彩鲜艳,更好的固化性能等特点。


      在这篇应用报告中,我们使用丹东百特仪器公司最新推出的BeNano 90 Zeta纳米粒度电位仪检测了分散在乙酸乙酯中的不同颜色的UV色浆的粒径和Zeta电位信息。


原理和设备


      采用丹东百特公司的BeNano 90 Zeta纳米粒度电位仪进行测试。仪器使用波长671 nm,功率50 mW激光器作为光源。动态光散射光路收集90°散射光,通过相关计算得到原始相关曲线信号,进而推导出颗粒的布朗运动速度,由斯托克斯爱因斯坦方程得到颗粒的粒径和粒径分布信息。


样品制备和测试条件

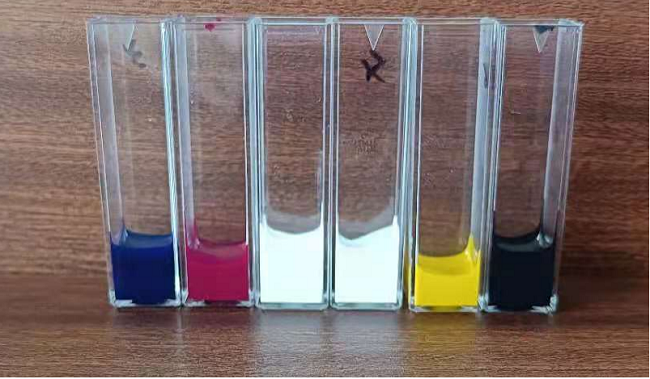

      一共检测了6个纳米色浆样品,颜色分别为红、蓝、黄、黑、白颜色。其中白色色浆有两个样品,其中一个为进口白色浆。色浆的原始浓度较高,使用乙酸乙酯(折射率1.37,粘度0.426 cp@25℃)进行分散。稀释倍数为1000-10000倍直至色浆透明。


      通过BeNano 90 Zeta内置的温度控制系统将测试温度控制为25℃±0.1℃,样品注入玻璃粒径池采用动态光散射进行粒径池进行粒径测试。


      每一个样品在放入样品池后进行至少三次测试,以检测结果的重复性和得到结果的标准偏差。


测试结果和讨论

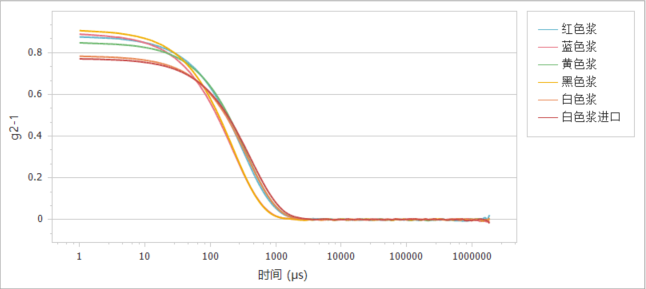

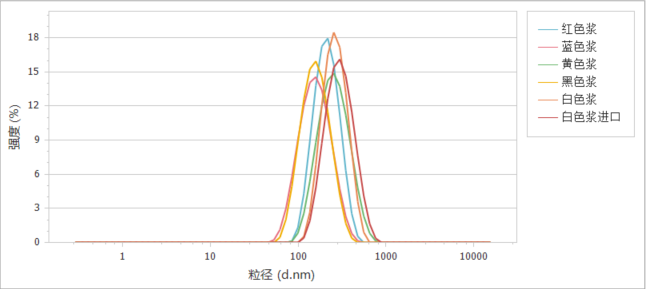

图1. 动态光散射检测UV浆料的相关曲线(上)

和粒径分布(下)



      通过使用动态光散射技术,得到了UV浆料的粒径和粒径分布。可以看出所有六个样品的光强分布为一个粒径峰,没有团聚物峰。

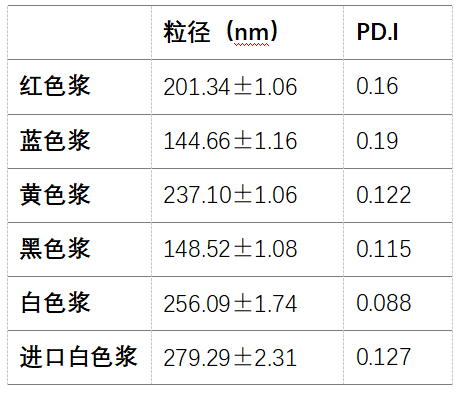

表1. 6次重复性测试粒径和PDI结果



      通过表1中的结果可以看出,所有浆料中的颗粒均为纳米级颗粒,不同颜色的浆料的平均粒径在100 – 300nm范围内,多次重复性测试的标准偏差均较小,说明样品分散均匀。PDI值均超过了0.08说明所有浆料样品中的颗粒粒径具有一定的分布。可以注意到,白色浆和进口白色浆的平均粒径非常接近,而且白色浆的PDI甚至小于进口白色浆,说明通过工艺控制国产白色浆从颗粒大小和分布的角度已经达到进口白色浆水平。
