Bettersize2000S喷雾激光粒度分析仪
产品介绍
Bettersize2000S喷雾激光粒度分析仪是丹东百特研制的专门用于测试雾滴粒度分布的激光粒度仪。该系统包括主机、光轴基准架、升降支架、喷头调节系统、雾滴发生系统和软件组成。其作用是通过测量雾滴粒度优化喷嘴设计、确定喷雾压力、评价喷雾效果等。
与常规激光粒度仪在样品通厚度较小(样品池厚度小于5mm)状态下进行粒度测试不同,雾滴激光粒度仪的样品厚度较宽(通常在100-1000mm)。为适应这种特殊情况,Bettersize2000S采用国际标准推荐的傅里叶光学系统,用一束平行激光照射到喷射的雾滴区,通过大口径的付氏透镜来接收雾滴产生的散射光信号,并运用Mie散射理论进行反演计算,从而得到雾滴的粒度分布。通过喷头调节系统和雾滴发生系统,可分析喷雾场中不同高度、不同位置、不同压力下的雾滴粒度,为优化喷嘴、优化喷雾条件、研究雾滴扩散规律提供可靠的粒度数据。
Bettersize2000S喷雾激光粒度仪具有动态范围宽,准确性和重复性好,操作简便,适应面广泛等突出特点,并设有自动对中和测量区任意调整系统,适用于农药、植保、医药喷雾剂评价、各种喷嘴研究等领域。在医药喷雾剂,农药喷洒,各种发动机燃烧效率研究方面,都可提供可靠的检测数据,其准确性和重复性指标完全符合国际标准。
基本性能指标
测试范围 | 0.1-2000μm |
测试原理 | 米氏散射理论(默认)、费氏衍射理论(可选) |
准确性与重复性误差 | ≤1%(国家或国际标样D50偏差) |
准确性标定 | 有,通过该功能确保仪器的准确性 |
双峰分辨力 | A级(JJF1211-2008、JJG167-2020) |
激光光源 | 大功率半导体激光器 |
探测器数量 | 76个(前向和侧向) |
进样方式 | 开放式进样 |
IP防护等级 | IP65 |
光学系统 | 平行光路设计,进口滤光片保证测试不受杂散光影响,开放式设计,测试区域长度可调,满足多种 喷雾测试场景 |
镜头保护 | 独创带有保护槽的角度倾斜装置,无需大量洁净气源,有防尘、防污染设计,适应恶劣的使用环境 |
安装方式 | 模块化设计,可根据现场灵活安装 |
材质 | 仪器采用全身不锈钢材质,耐油、耐药、耐酸碱、耐溶剂,适用于水基、油基、糖基、药品、农药 等雾滴粒度测试 |
信号传输方式 | USB转485长距离信号传输方式 |
报告单 | 可方便地转换成Word、Excel、PDF、BMP等格式,可编辑报告单 |
运行环境 | 温度5-50℃,湿度<85% |
数据安全 | FDA 21 CFR PART 11 |
相关标准 | ISO 13320,GB / T 19077,GB/T 41949 |
电源 | 100-240VAC,50/60Hz,DC24V供电 |
仪器类型 | ①基础型:测量区0-700mm可调(适用小喷嘴) ②延长型:测量区0-1200mm可调(适用大喷嘴) ③升降型:测量区0-1200mm可调,带升降系统(适用大喷嘴,可测不同位置) ④综合型:测量区0-1200mm可调,带升降系统(适用小喷嘴、大喷嘴、可测不同位置,可提供 雾滴发生装置) |
应用领域
雾化药剂、燃油喷雾、气溶胶、农药检测、航空发动机、喷雾造粒、喷嘴研究等领域。
突出特点
● 平行光路设计,大功率激光器,自动对中系统,测试区长度可变。使系统适应性强,操作简便。
● 高速采样系统,灵敏捕捉喷雾雾滴的散射光信息,保证准确性和重复性。
● 仪器采用不锈钢材质,耐油、耐药、耐酸碱、耐溶剂,适用于水基、油基、溶剂、药品、农药等雾滴粒度测试。
● 仪器具有防水防尘设计,适用于环境比较恶劣的工业现场。

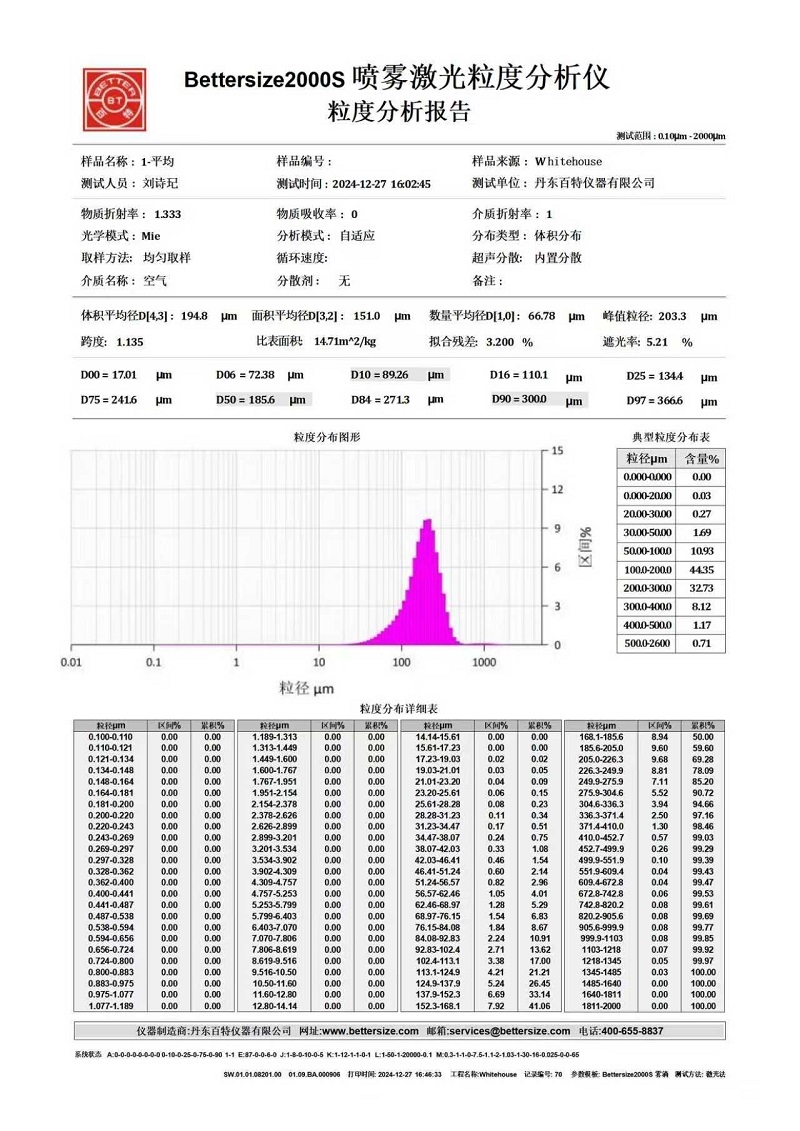

报告单实例
