BT-Inline300智能水下激光测沙仪

产品介绍


该仪器由长江水利委员会水文局荆江水文水资源勘测局和丹东百特仪器有限公司联合开发研制而成。将 BT-Inline300 放入水中到达设定深度后,就开始自动测试颗粒级配、含沙量。在工作过程中,可根据含沙量自动调节测试区的距离,调节范围为 0.5 - 50 mm,适用的含沙量范围在 0.001-100 kg/,在连线或无线状态下可直接将测试数据实时传送至 PC 端,在离线状态下测试数据将保存在存储卡中,在上岸后将仪器与 PC 相连接读取测试数据。


● BT-Inline300: 长期水下工作型,带电池,带镜头清洁装置。测颗粒级配 + 含沙量





基本性能指标


  泥沙浓度范围

  0.001–100kg/m³(极限值与粒径等有关)

  粒度测量范围  0.1-2000μm
  粒度准确性误差   ≤2%(国标样 D50)
  粒度重复性误差  ≤2%(国标样 D50)
  监测项目  颗粒级配、含沙量、水深、水温等,直接测量,不用事先标定。
  镜头清洁

  自动清洁

  背景
  采用与背景无关数据处理专利技术,不用预先测背景
  光程范围

  0.5-40mm(自适应)

  激光光源

  大功率光纤偏振激光器

  探测器  80个(前向+侧向),检测角度0.0163-42°
  最大水深  200m(更大水深可订制)
  适合水温  0-55℃
  深度传感器  0-200 米,精度0.01米
  温度传感器 -20-85℃,精度0.01℃
  防护等级  IP68
  满足标准  GB/T15966-2017《水文仪器基本参数及通用技术条件》
  内置电池待机时间  ≥24小时
  内置存储器容积  16GB
  工作模式

  ①有线(通过信号线实时传输)

  ②无线(通过4G网络实时传输)

  ③离线(仪器在水下测量,出水后导出数据)

  使用区域  江、河、湖、海洋中的泥沙测试



独特技术

1 . 创新的自适应不同含沙量水域技术——专利

BT-Inline300 能自适应高沙、中沙和低沙水域,适合含沙量范围高达 0.001-100 kg/m³,在此范围内都能得到准确的颗粒级配与含沙量结果。之所以具有如此宽的含沙量适应范围,是因为在高沙量水域测量区会自动变窄,减少测量区里的颗粒,从而避免浓度过高产生的复散射现象,影响测试结果。而在中沙和低沙水域,测量区会自动变宽,增加测量区里的颗粒数,从而避免浓度过低使散射信号太弱,影响测试结果。




2 . 创新的自动扣除背景技术——专利

BT-Inline300 具有自动扣除背景功能,保证任何时候(即使镜头有轻度污染)都能得到准确的颗粒级配与含沙量结果。

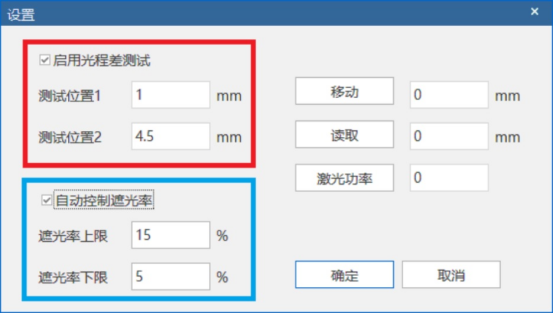

● 自动扣除背景界面




●  保证含沙量测试具有良好的准确性和重复性




● 保证颗粒级配测试具有良好的准确性和重复性

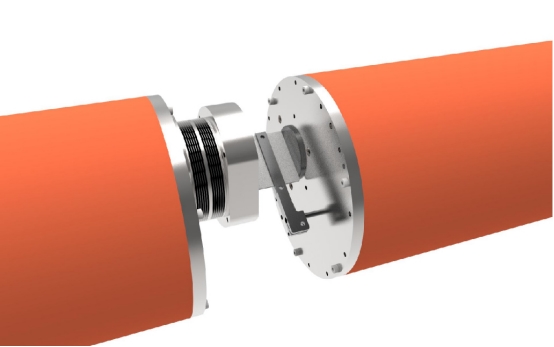

3 . 自动镜头清洁系统

BT-Inline300 智能水下颗粒测沙仪配有自动清洁镜头系统。当镜头上粘附了一些泥沙颗粒、藻类、微生物时,系统会自动启动镜头清洁系统,清除窗口镜片上的粘附物,使系统恢复正常工作状态。





4 . 灵活多样的信号传输方式

为了适应不同监测环境,BT-Inline300 内置了三种数据传输方式:分别是有线传输方式、无线传输方式和离线传输方式。

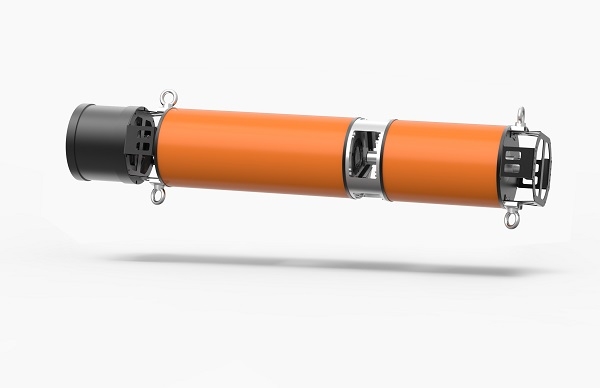

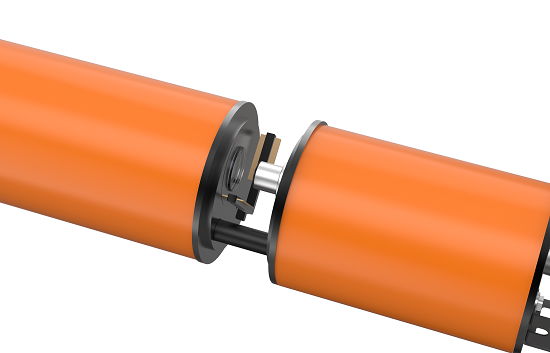

5.自水压补偿装置

● 随着测试深度的增加,压力也会对应增加,光程调整需要克服水压也会随之变大,仪器两端同时设计伸缩结构,从而实现自身水压平衡。

● 传统水压补偿装置自身体积较大,使用不方便。

● 两端金属波纹管伸缩量达 50mm,承压≥ 2MPa。





● 仪器主控板嵌入了操作系统,并集成了 RTC 以及文件系统,在离线时可以作为一个独立的系统运行,并按照设置的参数,自动调整光程、自动对中、自动测试并存储测试信号数据。




6 . 智能化软件与系统



卓越性能


1.良好的准确性和重复性(颗粒级配)

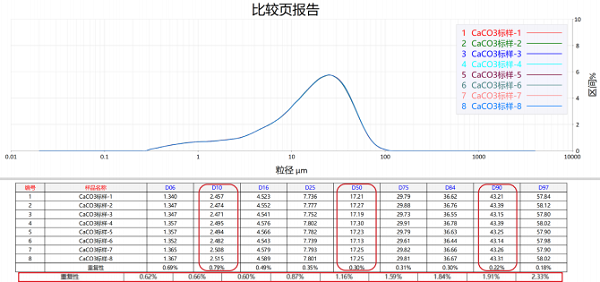

● 用校准样品验证颗粒级配准确性和重复性:连续测试 8 次标准样品的颗粒级配,准确性和重复性良好。




● 用标准河流泥沙颗粒级配分析方法验证颗粒级配准确性:在下图中蓝线为标准的颗分数据,红线为测试数据, 二者具有良好的一致性。




2.含沙量分析的准确性





应用领域


● 河流泥沙监测:长江的泥沙监测,监测项目是悬移质的颗粒级配与含沙量监测。

● 河流泥沙监测:黄河的泥沙监测,监测项目是 悬移质的颗粒级配与含沙量监测。

● 湖泊泥沙监测:湖泊的泥沙监测,监测项目 是悬移质的颗粒级配与含沙量。

● 海洋水质监测:海洋中的泥沙等悬浮物的颗粒 级配,含沙量。

● 其它:污水处理效果监测、工业排放废水监测、饮用水源水质监测。
